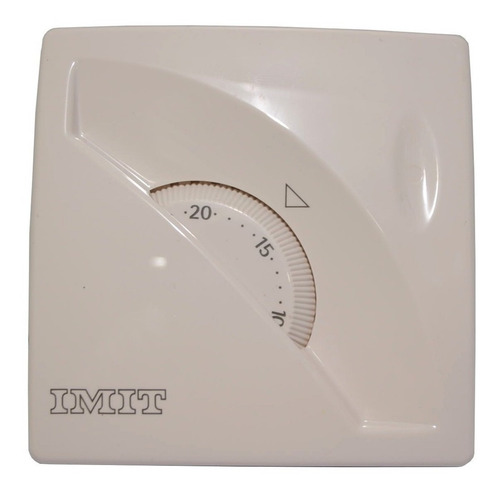

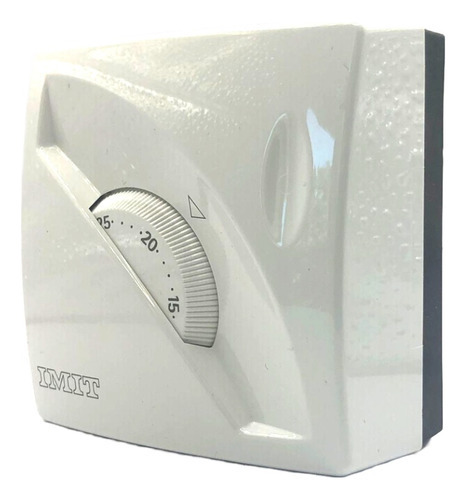

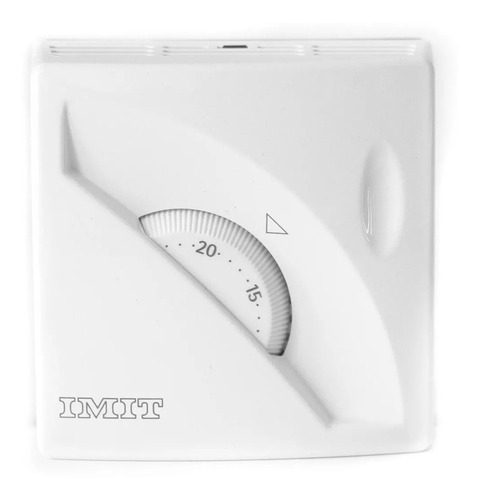

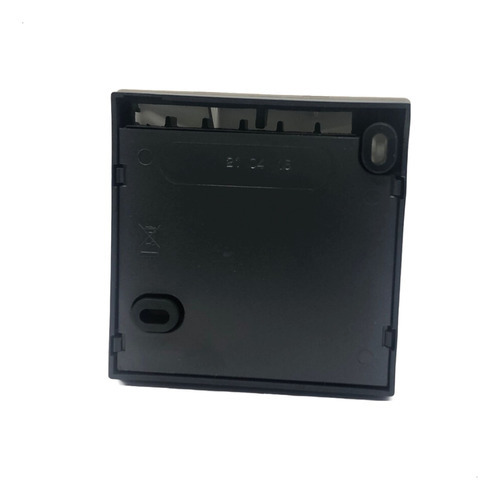

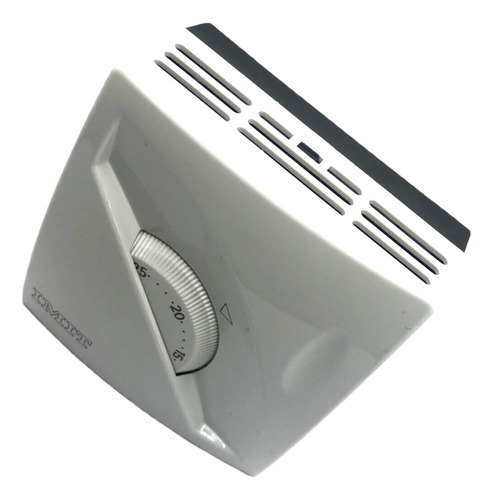

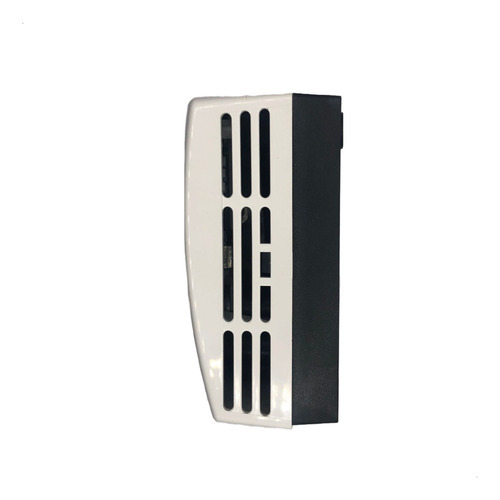

Termostato Mecánico De Ambiente IMIT TA3
Este aparato es un TERMOSTATO MECÁNICO, fácil de utilizar, que permite ajustar la temperatura ambiente en el lugar en donde se ha instalado, satisfaciendo las exigencias de CONFORT ambiental de los usuarios.

* IMPORTANTE: No compatible con losa radiante eléctrica

CARACTERISTICAS TÉCNICAS:
Campo de ajuste de la temperatura: 5° % 30°C
Diferenziale: 0,4K % 0,8K
Índice de protección: IP 20
Gradiente Térmico: 1K/15min
Salida: contactos de conmutación
Capacidad de Contactos: 16(2,5)A/250V~
Tipo de acción: 1B
Grado de Polución: (2)
Temperatura máxima de funcionamiento: 50°C
Temperatura de almacenaje: 0°%50°C
Montaje: mural
Tensión nominal de impulso: 4kV

LEYENDA MANDOS DEL TERMOSTATO
1: Botón de ajuste de la temperatura
2: Indicador luminoso (TA3-A, TA3-B, TA3-C)
3: Interruptor ON/OFF se realiza desde la rueda de temperatura

INSTALACIÓN Y CONEXIONES

MEDIDAS DE SEGURIDAD
Antes de conectar el termostato, compruebe que la tensión de alimentación de la CARGA USUARIA a mandar (caldera, bomba, sistema de condicionamiento, etc) NO ESTÉ CONECTADA y que corresponda a la indicada en el interior de aparato (250V~máx)

POSICIONAMIENTO
Instale el termostato lejos de fuentes de calor (calefactores, rayos solares, cocinas) y puertas/ventanas, a aproximadamente 1,5 m del piso.

INSTALACIÓN Y CONEXIONES ELÉCTRICAS
A) En caso de instalación sobre caja redonda, con 60mm de intereje, sobre superficie no perfectamente nivelada o en otros casos particulares, utilice el accesorio base inferior. Fíjelo mediante un par de orificios, a excepción de B-B, previstos para el termostato.
B) Separe la base de la tapa del aparato, presionando la especial lengüeta de enganche, luego fijela a la pared (o a la base inferior) utilizando los orificios disponibles mediante los tornillos con un diámetro más 3,5mm.
C) Lleve los hilos del aparato por el correspondiente pasacalles y ejecute las conexiones a la regleta de bornes de acuerdo con el esquema eléctrico presente en el interior del aparato. Fije la tapa a la base.

ENCENDIDO Y APAGADO DEL TERMOSTATO
Para el modelo TA3-B, mueva el interruptor hacia la posición ON para activar el aparato o hacia la posición OFF para apagarlo.

ESTABLECIMIENTOS DE LA TEMPERATURA
Después de haber conectado el aparato y restablecido la energía eléctrica, es suficiente girar el botón de ajuste (en correspondencia de la escala graduada) para obtener la temperatura ambiente deseada.

LIMITACIÓN DEL CAMPO DE AJUSTE Y BLOQUEO DE LA TEMPERATURA
Separe la base de la tapa, presionando en el correspondiente diente de fijación.

LIMITACIÓN DEL CAMPO DE AJUSTE
Inserte en el botón los accesorios correspondientes en correspondencia de los límites (min y máx) deseados, haciendo referencia a los valores indicados sobre el borde graduado del mismo botón. Asegúrese que el retén metálico se encuentre en el espacio comprendido entre el límite min y máx, luego coloque nuevamente la tapa sobre el aparato.

BLOQUEO DE LA TEMPERATURA
Coloque el botón en correspondencia con el valor de temperatura deseado y separe entonces la base de la tapa, haciendo presión sobre el apropiado diente de enganche.

CONMUTACIÓN VERANO/INVIERNO
Para el modelo TA3-C, mueva el conmutador hacia la posición 'sol' para fijar el régimen de funcionamiento 'veraniego' (sistema de acondicionamiento), o en posición 'nieve' para fijar el régimen de funcionamiento 'invernal' (sistema de calefacción).
